PZT/FBG混合SHM结构健康无损检测系统
Redondo Optics 公司FAULSense™ - PZT/FBG 混合传感解调系统/多通道压电陶瓷/光纤光栅混合解调系统
AULSense™ SHM 系统是一款高度集成、超灵敏、高频响应（直流至5 MHz）的实时声-超声结构健康监测（SHM）系统。
该系统通过覆盖大面积的压电陶瓷激励器条带，对飞机结构（如机身、机翼、尾翼、旋翼叶片等）的整体或离散区域输入受控声学激励信号。
通过高密度分布式光纤布拉格光栅（FBG）声-超声传感器阵列（数百个），系统可检测并测量由压电陶瓷激励信号引发的结构响应波形。这些波形包含与载荷、疲劳、冲击、断裂、分层、腐蚀、辐射以及大型复合材料和金属飞机结构损伤相关的潜在损伤信息。

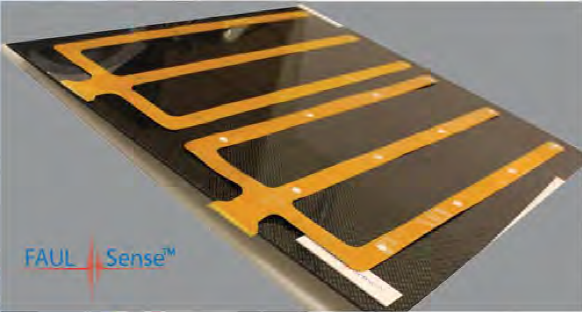

PZT激励器条带
微型多通道PZT/FBG混合SHM监测系统
专为重量、尺寸与功耗要求严苛的场景设计
应用领域
结构健康监测
无损检测
智能结构
静态与动态传感
性能规格*
| 监测模式 | 分布式PZT/FBG混合声-超声作动器/接收器 |
|---|---|
| PZT驱动模块 | 直流至5 MHz数字波形合成器，配备低噪声1000V功率放大器 |
| PZT激励器 | 压电陶瓷型号PIC255*柔性电路（-250至1000V）；灵敏度0.64(μm/m/V) |
| FBG传感 | 单根光纤上集成数百个FBG声-超声传感器单元 |
| 传感器复用技术 | 波分复用/时分复用（WDM/TDM），配备1×12 MEMS光开关 |
| 多路传感通道 | 12个独立电信号/光纤传感器通道 |
| FBG解调技术 | 谐振腔自适应双波混频（TWM）干涉测量法 |
| 应变精度 | ≤10飞应变（fento-strains） |
| 动态范围 | 5000微应变（με） |
| 频率灵敏度 | 0.1微应变/Hz |
| 采样率 | 直流至5 MHz |
| 信号处理器 | Intel Compute Slick，搭载Core M7（3.2 GHz）处理器；256GB闪存 |
| 数据通信与功耗 | 无线 – Wi-Fi 802.15.4、蓝牙、USB |
| 工作温度 | -60°F至160°F（-51°C至71°C） |
| 重量与尺寸 | 约250克；封装尺寸2英寸×2英寸×4英寸（5.1cm×5.1cm×10.2cm） |
*工程规格可能变更，恕不另行通知。
