光学混频器时延测试
相干光通信因具有灵敏度高、抗干扰能力强以及调制方式丰富等优点而成为了科研人员的研究热点。作为相干光通信系统终端的的重要组成部分,光混频器的性能对相干光通信系统的接收性能有着直接的影响,在通信系统中起着至关重要的作用。

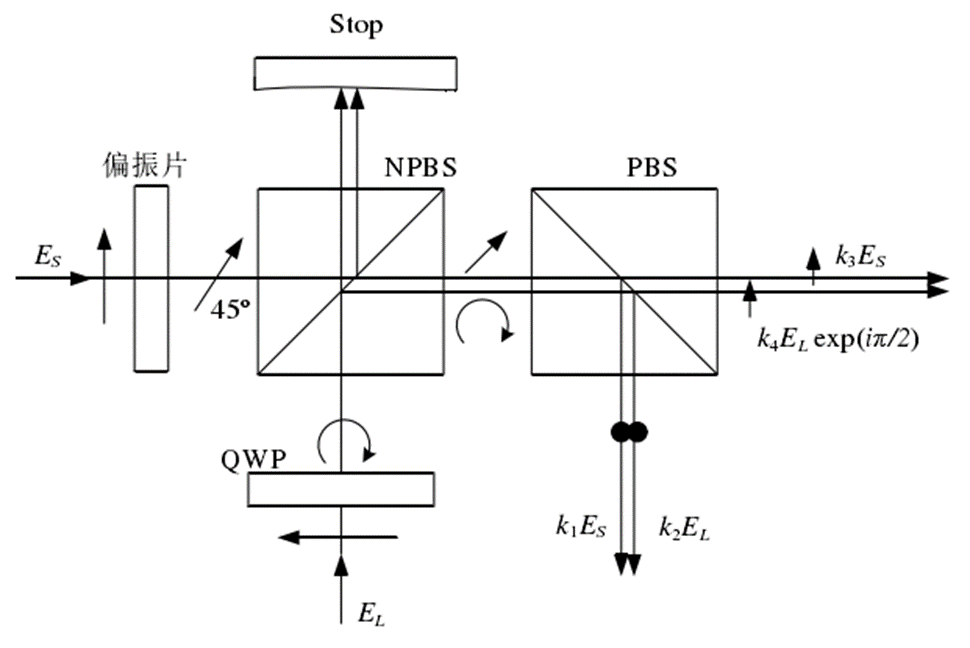

图1 2*2 混频器结构图
.png)

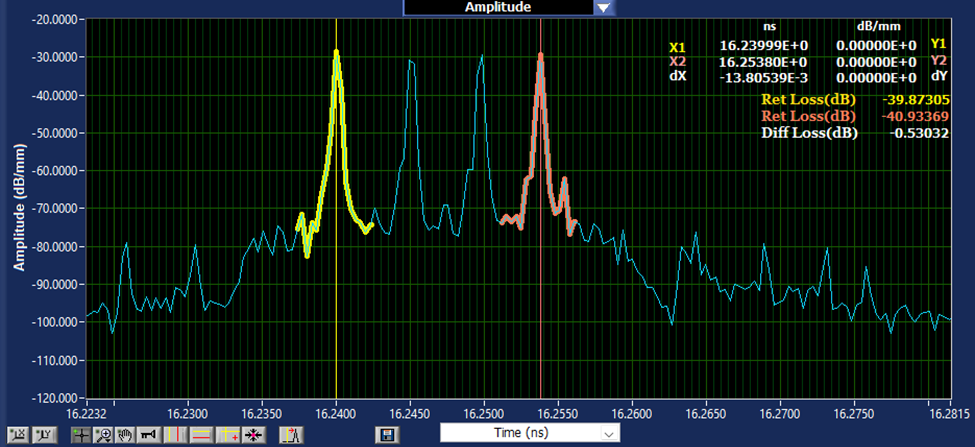

图2 混频器测试曲线
图1 2*2 混频器结构图
由于晶体加工误差和通光长度不同会引入相位误差，从而对系统性能造成影响。如何精准测量各个支路的光学时延至关重要。
背光反射仪OBR4600测试分辨率高达10微米（0.05ps），没有盲区，是短距离光网络时延测试的最佳手段，单次扫描仅需几秒钟，即可获取整个光路数据，直观方便测量各个支路光程差。
我们对一个2*4混频器进行测试，得到图2曲线，4个反射峰对应于4个输出端口，测量最大时延为13.8ps
背光反射仪OBR4600测试分辨率高达10微米（0.05ps），没有盲区，是短距离光网络时延测试的最佳手段，单次扫描仅需几秒钟，即可获取整个光路数据，直观方便测量各个支路光程差。
我们对一个2*4混频器进行测试，得到图2曲线，4个反射峰对应于4个输出端口，测量最大时延为13.8ps
图2 混频器测试曲线
