OBR6200便携式光路诊断仪
OBR6225是Luna公司的一款新产品，其为便携紧凑型。具有超高空间分辨率、背向散射级的灵敏度，用于测试部署在航空航天、海军、数据中心和工业应用中的光纤网络。
OBR6225采用光频域反射技术（OFDR）测量分布式回损（RL）和插损（IL），空间分辨率可达亚毫米级，同时具有高精度和高动态范围。OBR6225集成了充电电池和触屏显示器，是工程现场维护的理想工具。
特性
OBR6225采用光频域反射技术（OFDR）测量分布式回损（RL）和插损（IL），空间分辨率可达亚毫米级，同时具有高精度和高动态范围。OBR6225集成了充电电池和触屏显示器，是工程现场维护的理想工具。
特性
- 便携、坚固
- 建立回损、插损与长度的对应关系
- 采样空间分辨率低至80μm
- 探测和精准定位反射事件
- 精准测量光路长度
- 自动探测事件点
- 一、二通道可选
- 拥有IP65和MIL-STD认证

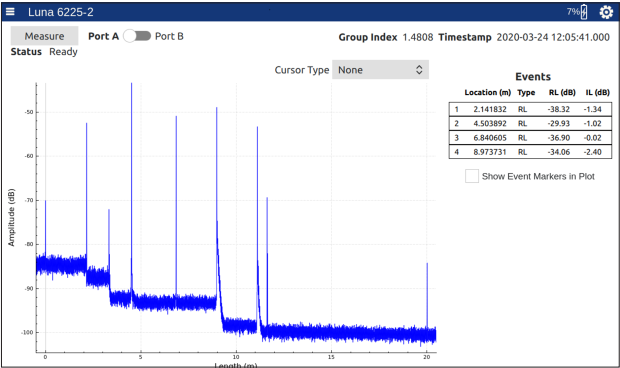

OBR6225探测沿长度分布的回损和插损事件，按照用户自定义的阈值，自动筛选回损和插损事件点。
产品参数
| 参数 | 指标 | 单位 | |||
| 测量 | |||||
| 通道数 | OBR6225-1 | 1 | - | ||
| OBR6225-2 | 2 | - | |||
| 测距模式 | 20 | 50 | 100 | m | |
| 采样分辨率（两点）1 | 0.08 | 0.1 | 0.2 | mm | |
| 长度测量精度2 | <1 | <2 | <4 | mm | |
| 波长扫描范围 | 10 | 8 | 4 | nm | |
| 中心波长 | 1546.7 | nm | |||
| 测量时间 | 10 | s | |||
| 回损测量 | |||||
| 动态范围3 | 70 | dB | |||
| 全范围4 | 0~-129 | dB | |||
| 灵敏度4 | -129 | dB | |||
| 分辨率5 | ±0.1 | dB | |||
| 精度5 | ±0.5 | dB | |||
| 插损测量 | |||||
| 插损动态范围（反射模式）6 | 15 | dB | |||
| 分辨率7 | ±0.1 | dB | |||
| 精度7 | ±0.2 | dB | |||
| 常规 | |||||
| 输出光功率 | 4 | mW | |||
| 电池寿命 | 3 | h | |||
| 充电时间 | 2 | h | |||
| 触屏显示 | 10.1英寸，1280*800 | - | |||
| 数据接口 | USB-C，RJ45以太网 | - | |||
| 光学接口 | OBR6225-1 | FC/APC | - | ||
| OBR6225-2 | FC/APC | - | |||
| 重量 | 4.6 | kg | |||
| 尺寸 | 34*22*7 | cm | |||
| 环境 | |||||
| 军用认证（OBR6225-2） | MIL-STD-810G | - | |||
| 防护等级（OBR6225-2） | IP65 | - | |||
| 电磁适应性（OBR6225-2） | MIL-STD-461G | - | |||
| 工作温度 | -20~35 | ℃ | |||
| 存放温度 | -20~60 | ℃ | |||
| 工作海拔 | 0~2500 | m | |||
| 存放海拔 | 0~3000 | m | |||
