一维微波雷达形变监测系统FT-MWL-1D
产品简介
FT-MWL-1D系统为Ku波段毫米波雷达系统,主要利用脉冲压缩技术实现高分辨率的距离像成像,提取相位信息后,通过差分干涉测量技术、小波滤波技术及相位解缠技术实现被测目标物的高精度形变信息提取,可遥感测量大跨度桥梁、高层建筑、高耸结构等一维结构物的微变形指标,遥测距离可达2公里,短期分辨率精度0.01mm,长期(200小时)精度0.1mm,扫描频率可达100Hz。 系统组成
产品应用

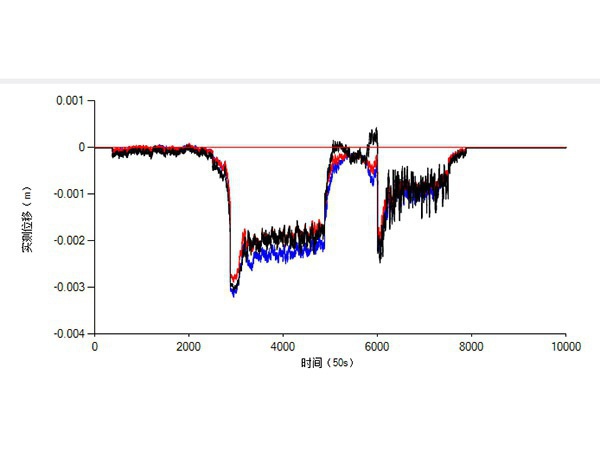

单车通行桥梁振动及挠度变化 双车交汇桥梁振动及挠度变化
FT-MWL-1D系统为Ku波段毫米波雷达系统,主要利用脉冲压缩技术实现高分辨率的距离像成像,提取相位信息后,通过差分干涉测量技术、小波滤波技术及相位解缠技术实现被测目标物的高精度形变信息提取,可遥感测量大跨度桥梁、高层建筑、高耸结构等一维结构物的微变形指标,遥测距离可达2公里,短期分辨率精度0.01mm,长期(200小时)精度0.1mm,扫描频率可达100Hz。 系统组成

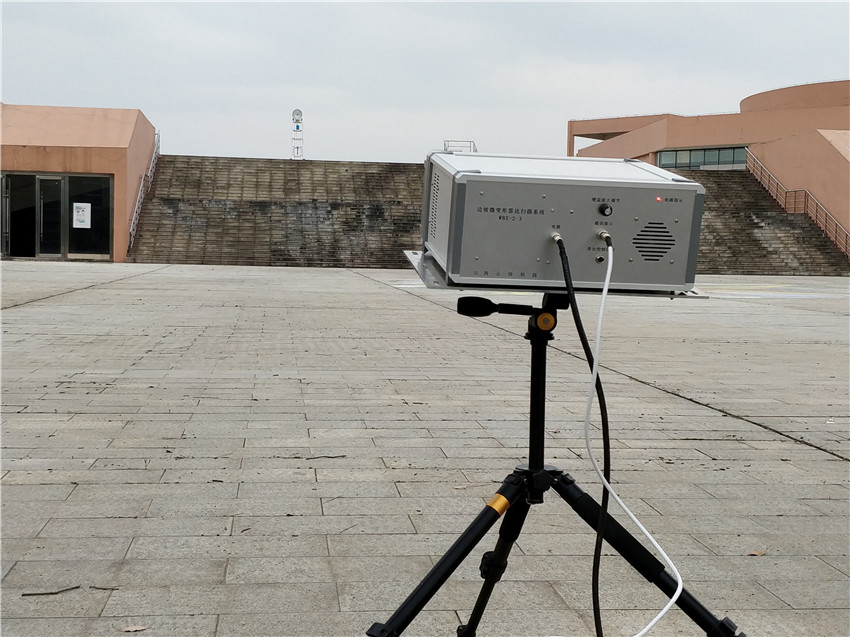

- 雷达主机(接收机、发射机及控制器)
- 可调三脚架
- 电源箱(电池组及发电机)(选配)
- 上位机+分析软件
- 24小时365天实时监测
- 超长距离遥感测量
- 无人值守自动分析预警
- 支持监测数据网络上传,远程访问
- 后台大型SQL server数据库
- 支持报表输出
- 支持手机短信报警
- 支持声音报警
- 支持曲线绘图
- 支持报警门限设置
型号 | FT-MWL-1D |
工作频段 | Ku |
监测距离 | 2km |
距离分辨率 | 0.5m |
位移监测分辨率及精度(短期) | 0.01mm |
位移监测分辨率及精度(长期,200小时) | 0.1mm |
监测角度区间 | 30×30° |
最高扫描速率 | 100Hz |
通讯接口 | 千兆网 |
工作温度 | <50°C |
工作湿度 | <95%RH |
电源类型 | AC220V,50Hz或DC24V可选 |
产品认证 | 欧盟CE认证、第三方计量认证 |
产品应用
一、雷达追踪移动目标

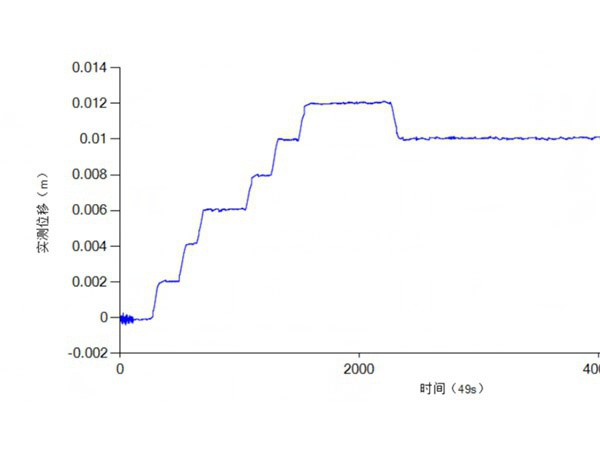

雷达追踪2mm步进移动目标物实时监测曲线

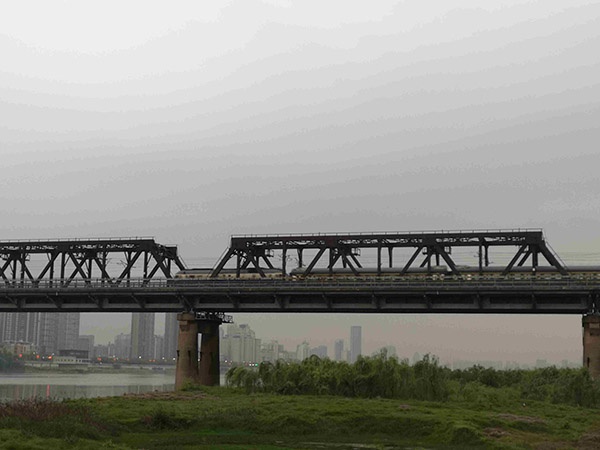

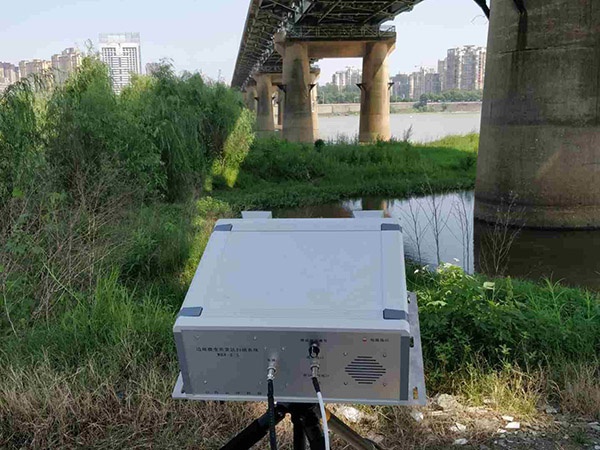

二、铁路桥梁跨中挠度实时监测

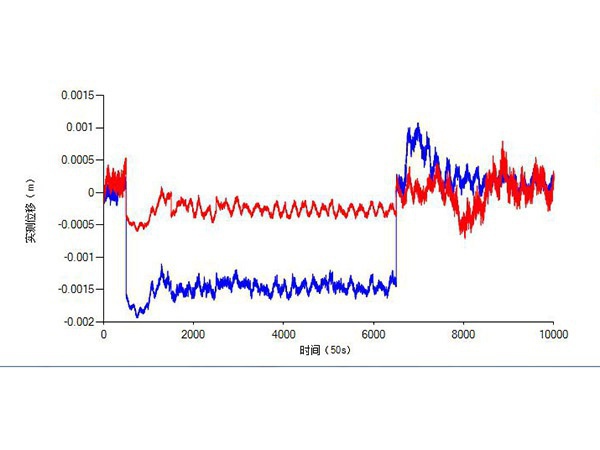

单车通行桥梁振动及挠度变化 双车交汇桥梁振动及挠度变化
