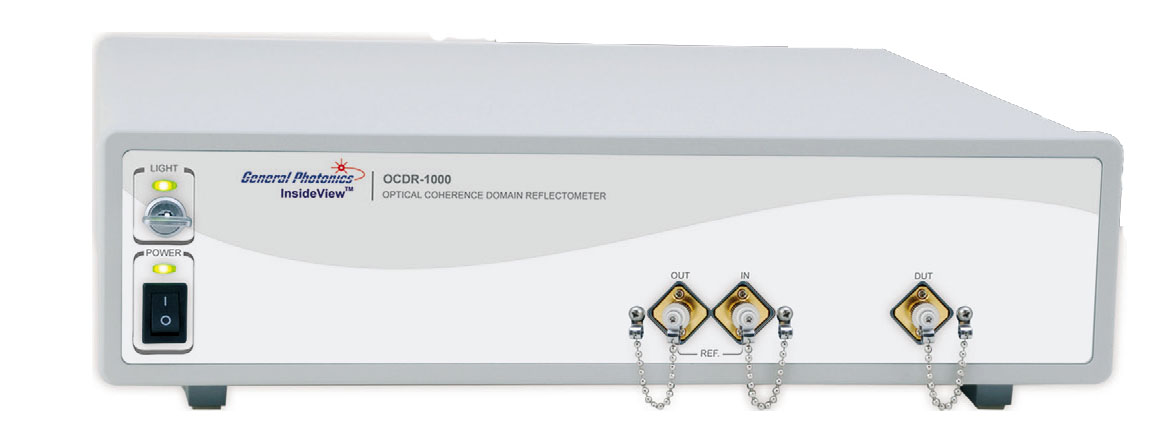

OCDR-1000是美国Luna公司（原General Photonics）的一种基于白光干涉的反射计，用于获取光纤组件，如光子集成芯片（PIC））内部的空间反射信息，用于诊断质量或设计问题。

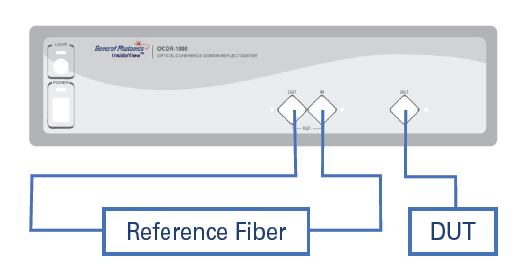

它可以作为OFDR技术的低成本替代品。其高动态范围可以避免光学设备输入表面典型的强反射峰对弱反射峰的覆盖。长度（延迟）匹配模块可用于匹配待测设备的尾纤长度，并将600mm测量区域放置在特别关注的区域。该仪器的反射动态范围超过70 dB，空间分辨率低至15µm，可帮助工程师和研究人员看到光学设备的内部，从而精确识别缺陷及其位置。



特点

• 回损测量
• 分布式回损测量（RL沿长度分布）
• 精准定位反射事件以及测量光程长度
• 动态范围大于70dB
• 测量范围600mm（对空气）
• 空间分辨率低至15µm
• 反射测量模式

参数

参数	指标	单位
测量
工作波长	1310或者1550	nm
空间分辨率	15（1310nm）；20（1550nm）	µm
时延精度	<0.1(±0.01%)	mm
测量范围	600	mm
扫描速率	>40(光时延变化，空气中)	mm/sec
光源
中心波长	1310±20；1550±20	nm
光谱宽度（-3dB）	>35	nm
平均功率	>-3	dBm
回损特性
回损动态范围	70	dB
全部范围	10~88	dB
灵敏度	-90（典型值-95）	dB
精度	±1.0	dB
物理特性
光学接口	FC/APC	-
兼容光纤类型	9/125	-
工作温度	10~50	℃
储存温度	-20~60	℃
尺寸	3.5*14*14	英尺
