基坑位移测量
目前,城市建设与城市土地资源紧缺之间的矛盾日益突出。为了提高土地资源利用率,房屋建筑空间在向地下扩展,然而基坑深度越大,施工难度和施工危险性与之俱增。为了保证施工的安全进行,必须在深基坑开挖过程中,对围岩、地表、支护结构和周边环境的变形及受力状态进行经常性观察和量测工作,并对基坑稳定性做出评价。
现阶段,建筑部门对建筑施工安全提出了更高的要求,基坑监测的重要性不言而喻。
图1某工程基坑监测
图2测试现场
图3测试数据
现阶段,建筑部门对建筑施工安全提出了更高的要求,基坑监测的重要性不言而喻。

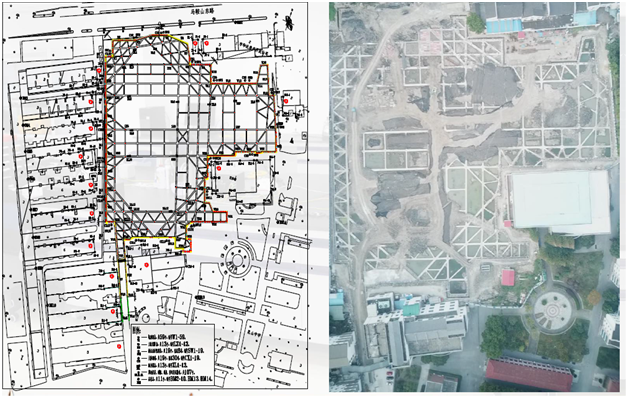

图1某工程基坑监测
图1是某施工现场,我们监测基坑水平场的位移。将分布式光纤粘贴在PVC管壁两侧,然后将PVC管垂直插入基坑土层。

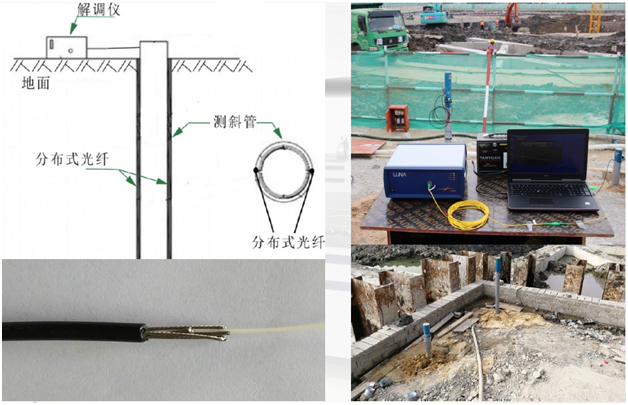

图2测试现场
分布式光纤布置完成后即可采集数据,软件界面可以清晰展现不同深度对应的水平位移。

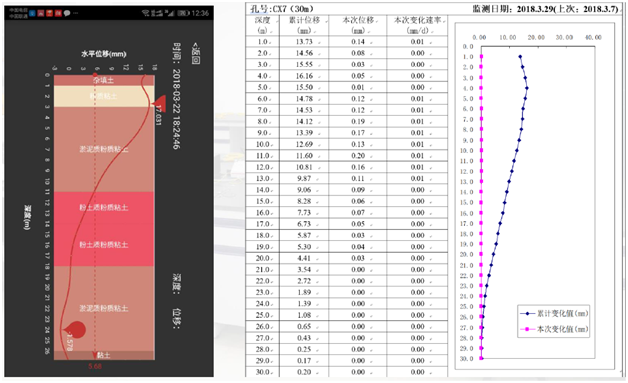

图3测试数据
图3中我们看到水平位移在4m深处最大,有16mm位移。可以实现多平台查看数据,设置阈值进行实时报警。方便快捷掌握工程现场数据。

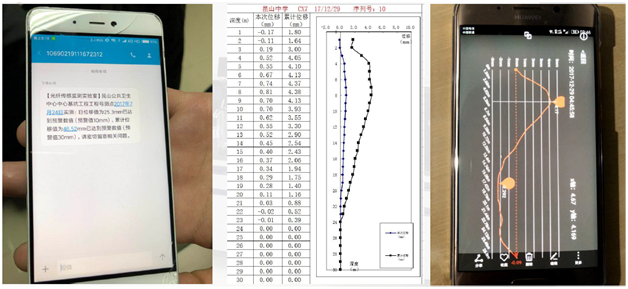

图4 多平台查看数据
总结
在基坑作业环节,水平方向的荷载比较复杂,在多种因素(如地震、地下水等因素)的作用下,很容易导致基坑出现水平位移现象。采用分布式光纤传感系统可以准确,直观的测试基坑水平场位移,对施工安全提供重要信息。
在基坑作业环节,水平方向的荷载比较复杂,在多种因素(如地震、地下水等因素)的作用下,很容易导致基坑出现水平位移现象。采用分布式光纤传感系统可以准确,直观的测试基坑水平场位移,对施工安全提供重要信息。
